D3542EVO محرك الجناح الثابت

يمكنك أن تطمئن إلى شراء D3542EVO Fixed Wing Motor من مصنع Flash Hobby وسنقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

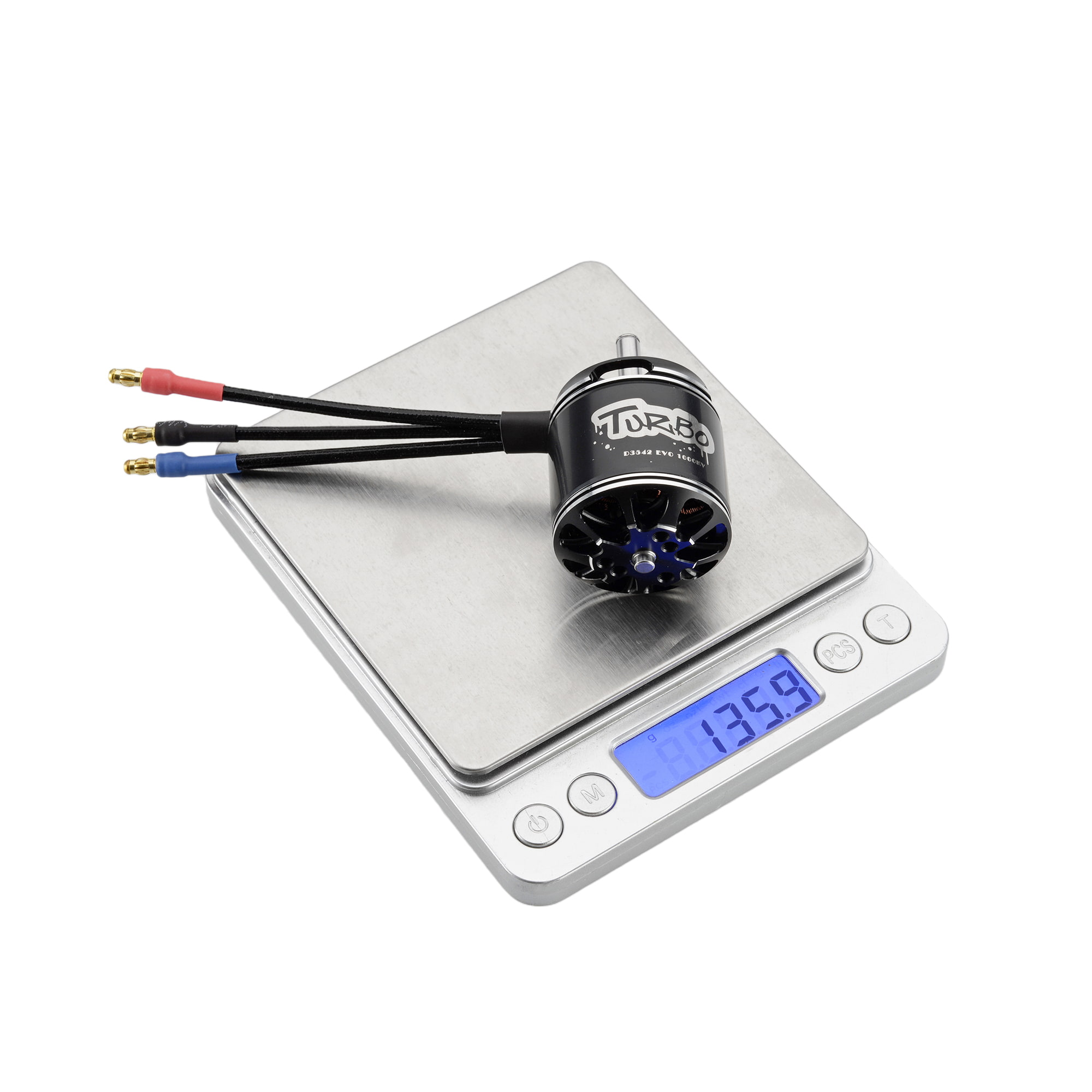

●الوزن: 136 جرام (شامل الأسلاك)
●حجم المحرك: 35.3x42 ملم
●حجم العمود: 5.0*59.5 مللي متر
●قطر الجزء الثابت: 28 ملم
●ارتفاع الجزء الثابت: 20 ملم
●حامل المحرك: 19*25 ملم (M3*4)
●التكوين: 12N14P
● قيمة كيلو فولت: 1000 كيلو فولت، 1250 كيلو فولت، 1400 كيلو فولت أو كيلو فولت مخصص

نموذج:D3542EVO

إرسال استفسار

المصنع مباشرة يوفر جودة محرك الجناح الثابت D3542EVO المصنوع في الصين. Flash Hobby هو المصنع والمورد لمحرك الجناح الثابت D3542EVO في الصين.

D3542 إيفو تطبيق محرك DC بدون فرش

D3542EVO(2820) محرك بتيار مستمر بدون فرش لمهد طائرات الهليكوبتر ماكينة القهوة ماكينة الشاي بالحليب ماكينة حفر كهربائية ماكينة قص ذراع آلي

D3542 إيفو  ميزات محرك DC بدون فرش:
مغناطيس مستوى 48H
اختبار الدوار المتوازن الدقيق
تصميم محرك عزم دوران عالي 14P12N
CNC 6061-T6 جرس الألومنيوم
محمل RPM مستورد عالي (NSK/NMB).

لف الأسلاك النحاسية المقاومة لدرجات الحرارة العالية

D3542 إيفو مواصفات محرك DC بدون فرش

الوزن: 136 جرام (بما في ذلك الأسلاك)
حجم المحرك: 35.3 × 42 ملم
حجم الرمح: 5.0*59.5 مللي متر
قطر الجزء الثابت: 28 مم
ارتفاع الجزء الثابت: 20 ملم
حامل المحرك: 19*25 مللي متر (M3*4)
التكوين: 12N14P

قيمة KV للسيليسيتون:

قيمة KV: 1000KV، 1250KV، 1400KV أو KV مخصص

كيلو فولت: 1000 كيلو فولت
الحد الأقصى للواط: 585.2 واط
ماكس الحالي: 50.28A
لا يوجد تيار تحميل: 2.05 أمبير/10 فولت
المقاومة: 34.4 مΩ
البطارية: 3-4S ليبو
الدعامة المقترحة: دعامة 13 بوصة

كيلو فولت: 1250 كيلو فولت
الحد الأقصى للواط: 961.7 واط
ماكس الحالي: 62.94A
لا يوجد تيار تحميل: 2.66 أمبير/10 فولت
المقاومة: 24.0 مΩ
البطارية: 3-4S ليبو
الدعامة المقترحة: دعامة 10 بوصة

كيلو فولت: 1400 كيلو فولت
الحد الأقصى للواط: 613.4 واط
ماكس الحالي: 53.02A
لا يوجد تيار تحميل: 3.34 أمبير/10 فولت
المقاومة: 19.0 مΩ
البطارية: 3-4S ليبو
الدعامة المقترحة: دعامة 10 بوصة

رسم المحرك D3542 EVO:

اتصال:

D3542 EVO Brushless DC Motor Specification

D3542 EVO Motor Drawing:

D3542 EVO Motor Test Data:

MOTOR TECHNICAL DATA:
ltem NO.	Volts(V)	Prop	Throttle(%)	CURRENT (A)	Power(W)	Thrust (g)	PRM	Efficiency (g/W)	Operating temperature(℃)
D3542-1000KV(EVO)	12.47	10x5	40%	7.29	90.9	591	6204	5.6	41.5℃
	12.43		50%	9.69	120.4	723	6871	5.4
	12.39		60%	11.97	148.3	828	7409	5.2
	12.35		70%	14.16	174.9	947	7865	4.8
	12.29		80%	17.53	215.4	1088	8495	4.8
	12.18		90%	23.58	287.2	1346	9342	4.6
	12.13		100%	26.84	325.6	1451	9703	4.4
	12.44	APC 11x7	40%	8.32	103.5	623	5289	6.0	43.8℃
	12.40		50%	11.38	141.1	771	5887	5.5
	12.34		60%	14.87	183.5	914	6381	5.0
	12.25		70%	19.84	243.0	1090	6994	4.5
	12.13		80%	26.48	321.2	1304	7632	4.1
	11.97		90%	35.49	424.8	1523	8269	3.6
	11.87		100%	40.27	478.0	1615	8517	3.4
	12.46	APC 12x6	40%	8.08	100.7	691	5470	6.9	44.3℃
	12.42		50%	11.10	137.9	829	6120	6.0
	12.36		60%	14.23	175.9	1002	6622	5.7
	12.29		70%	18.24	224.2	1196	7175	5.3
	12.18		80%	24.08	293.3	1444	7868	4.9
	12.04		90%	32.14	387.0	1736	8514	4.5
	11.96		100%	36.70	438.9	1867	8805	4.3
	12.45	APC 13x6.5	40%	8.88	110.6	737	4534	6.7	47.3℃
	12.38		50%	12.75	157.8	948	5121	6.0
	12.29		60%	18.04	221.7	1204	5696	5.4
	12.15		70%	25.77	313.1	1392	6325	4.4
	11.98		80%	34.80	416.9	1777	6820	4.3
	11.77		90%	44.94	528.9	2033	7267	3.8
	11.65		100%	50.28	585.8	2136	7417	3.6
D3542-1250KV(EVO)	12.48	APC9x6	40%	10.18	127.0	639	7631	5.0	44.2℃
	12.42		50%	13.52	167.9	784	8457	4.7
	12.37		60%	16.59	205.2	909	9072	4.4
	12.31		70%	19.45	239.4	983	9589	4.1
	12.25		80%	23.55	288.5	1097	10238	3.8
	12.10		90%	30.98	374.9	1395	11177	3.7
	12.04		100%	34.89	420.1	1530	11619	3.6
	12.47	APC10x6	40%	11.12	138.7	717	7114	5.2	48.4℃
	12.41		50%	14.94	185.4	891	7884	4.8
	12.33		60%	18.72	230.8	1048	8451	4.5
	12.27		70%	22.13	271.5	1160	8995	4.3
	12.16		80%	28.18	342.7	1387	9695	4.0
	12.00		90%	36.68	440.2	1646	10572	3.7
	11.90		100%	41.92	498.8	1789	10923	3.6
	16.34	APC10x6	40%	15.76	257.5	1079	8558	4.2	52.3℃
	16.24		50%	21.35	346.7	1331	9450	3.8
	16.14		60%	26.91	434.3	1550	10140	3.6
	16.02		70%	33.31	533.6	1788	10871	3.3
	15.82		80%	43.24	684.1	2078	11807	3.0
	15.47		90%	56.42	872.8	2438	12614	2.8
	15.28		100%	62.94	961.7	2567	12919	2.7
D3542-1400KV(EVO)	12.33	APC9x6	40%	12.92	159.3	757	8159	4.8	47.5℃
	12.26		50%	17.26	211.6	926	9036	4.4
	12.19		60%	21.29	259.5	1085	9721	4.2
	12.12		70%	25.24	305.9	1233	10239	4.0
	12.02		80%	30.55	367.2	1408	10920	3.8
	11.85		90%	39.43	467.2	1670	11878	3.6
	11.74		100%	44.78	525.7	1815	12293	3.5
	12.32	APC 10x5	40%	14.08	173.5	840	7573	4.8	55.1℃
	12.23		50%	18.97	232.0	1021	8382	4.4
	12.15		60%	23.71	288.1	1196	9005	4.2
	12.06		70%	28.34	341.8	1361	9529	4.0
	11.93		80%	35.67	425.5	1593	10302	3.7
	11.71		90%	46.11	539.9	1861	11112	3.4
	11.57		100%	53.02	613.4	2036	11465	3.3
Notes: The test condition oftemperature is motor surface temperature in 100% throttle while the motor run 15 s.environment temperature 26℃
